Guía Técnica de Pernos y Fijaciones de Acero Inoxidable: Tipos, Normas y Cómo Elegirlos para la Industria en Chile
En la ferretería industrial, las obras civiles, las maestranzas y el mantenimiento de plantas industriales, el correcto montaje de estructuras mecánicas y de equipos depende de un factor crucial: la integridad de sus elementos de fijación. Las fijaciones de acero inoxidable representan el estándar de oro cuando se busca proteger las instalaciones del deterioro prematuro y de la falla estructural provocada por la corrosión en ambientes hostiles. A diferencia del acero al carbono galvanizado o zincado, el acero inoxidable posee una aleación homogénea que resiste el desgaste ambiental, químico e industrial sin perder sus propiedades superficiales ante ralladuras o golpes mecánicos.

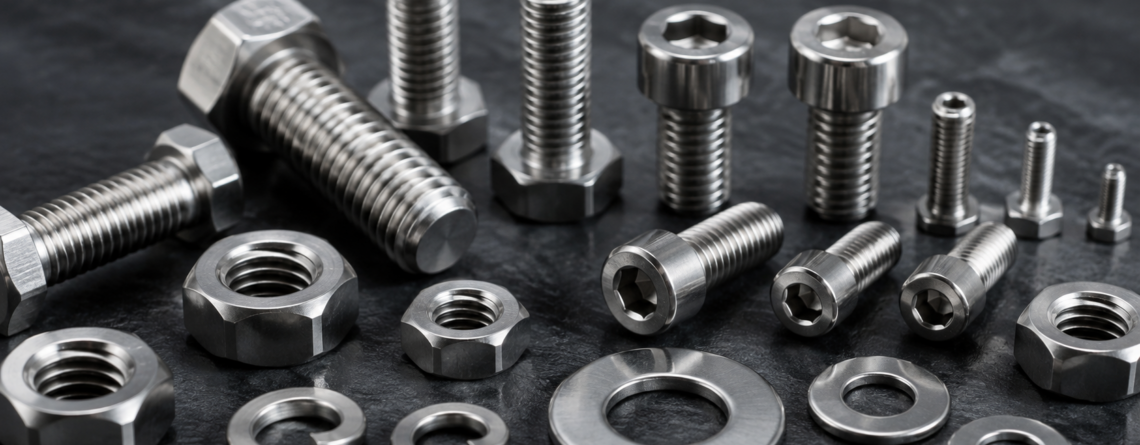

¿Qué son los pernos de acero inoxidable?
Un perno de acero inoxidable es un elemento de fijación mecánica diseñado para unir piezas desmontables, fabricado con aleaciones de hierro, carbono y un mínimo de 10.5% de cromo, metal que genera una capa pasiva autorregenerativa de óxido de cromo que impide la oxidación y la corrosión por humedad o agentes químicos.
En el ámbito técnico y comercial chileno, es habitual encontrarse con dos nomenclaturas que representan las mismas familias de materiales: la norma europea (EN ISO 3506) y la norma americana (AISI/ASTM). Comprender su equivalencia es fundamental antes de realizar una adquisición industrial:
- Acero Inoxidable A2 / AISI 304 (Acero Austenítico):
- Composición básica: Contiene aproximadamente un 18% de cromo y un 8% de níquel (también denominado clásico "18/8").
- Características: Ofrece una excelente resistencia a la corrosión en condiciones ambientales estándar, agua dulce, ambientes rurales y entornos industriales no expuestos a ácidos fuertes o cloruros.
- Resistencia mecánica vs. corrosión: Excelente ductilidad y buen comportamiento ante esfuerzos mecánicos moderados. Es la aleación más utilizada para ferretería general y equipos eléctricos estándar.
- Acero Inoxidable A4 / AISI 316 (Acero Austenítico con Molibdeno):
- Composición básica: Además de cromo y níquel, incorpora entre un 2% y un 3% de molibdeno.
- Características: El molibdeno incrementa drásticamente la resistencia ante la corrosión por picaduras (pitting) y grietas en ambientes extremadamente agresivos cargados de cloruros (zonas marinas costeras) o exposición a sustancias químicas ácidas.
- Resistencia mecánica vs. corrosión: Posee propiedades mecánicas y térmicas ligeramente superiores a la aleación A2, pero su principal valor radica en su insuperable durabilidad en condiciones costeras agresivas, plantas químicas y la industria minera pesada.
Nota técnica crítica: La selección de un perno inoxidable debe priorizar siempre la compatibilidad del ambiente químico antes que la mera fuerza mecánica bruta. Un perno de acero inoxidable AISI 304 puede fallar por corrosión bajo tensión en un ambiente marino mucho antes de alcanzar su límite de fatiga mecánica.
Enciclopedia de Fijaciones Inoxidables: Los 19 Tipos Clave y sus Aplicaciones
A continuación, se detalla la oferta técnica disponible para la industria y las maestranzas en Chile basándose estrictamente en las normativas estandarizadas internacionales y en el catálogo técnico de referencia de metalHoffmann.
1 Pernos Hexagonales (Hilo Total DIN 933)
- Qué es y para qué sirve: Perno de cabeza hexagonal con roscado total a lo largo de todo el vástago. Permite uniones robustas mediante tuercas y golillas en perforaciones pasantes.
- Cuándo conviene utilizarlo: Cuando se requiere la máxima versatilidad de apriete con llaves de corona, dados o llaves ajustables, y donde la rosca completa facilita el ajuste de piezas de diferentes espesores.
- Medidas y características a revisar: Diámetros desde M3 hasta M30 en rango milimétrico, y de 1/4" a 1" en rango UNC en pulgadas. Debe verificarse el paso de hilo (grueso estándar o fino) según la tuerca de acople.
- Aplicaciones industriales: Montaje de estructuras metálicas, soporte de tuberías en plantas de celulosa y fijación de soportes en talleres mecánicos.
2 Pernos Allen (DIN 912 / ISO 7380 / DIN 7991 / DIN 7984 / DIN 6912)
- Qué es y para qué sirve: Pernos con cabeza cilíndrica, de botón o avellanada que cuentan con un hexágono interior (ranura hexagonal) diseñado para ser apretados con llaves Allen.
- Cuándo conviene utilizarlo: En espacios confinados donde una llave hexagonal exterior no tiene espacio de giro. Permite un acabado estético limpio (especialmente el avellanado DIN 7991, que queda a ras de superficie, o el Parker Button ISO 7380 de perfil bajo redondeado).
- Medidas y características a revisar: Diámetros métricos comunes (M3 a M20). Para la cabeza cilíndrica DIN 912, verificar si se requiere hilo parcial o total. Para la cabeza cilíndrica baja DIN 7984 o DIN 6912 con guía, revisar el paso de hilo y el diámetro de la guía.
- Aplicaciones industriales: Ensamblaje de maquinaria pesada, matricería, tableros de control eléctrico y equipos de iluminación LED expuestos al exterior.
3 Pernos Parker o Tornillos Autorroscantes (DIN 7981 / DIN 7982 / DIN 7504-K)
- Qué es y para qué sirve: Tornillos roscalatas diseñados para abrir su propio camino y rosca al ser introducidos en perforaciones prefabricadas sobre láminas de metal o plástico.
- Cuándo conviene utilizarlo: Para fijaciones rápidas de paneles de bajo espesor o ductos, donde no se dispone de acceso posterior para colocar una tuerca. El tipo punta broca DIN 7504-K perfora directamente sin necesidad de broca previa.
- Medidas y características a revisar: Cabezas planas avellanadas (DIN 7982) o cabezas pan con ranura en cruz Phillips (DIN 7981). Medidas desde M2.2 hasta M6.3 de diámetro.
- Aplicaciones industriales: Fijación de cubiertas metálicas, ductos de ventilación, canalizaciones eléctricas y gabinetes metálicos del sector de energía.
4 Pernos de Anclaje
- Qué es y para qué sirve: Elementos de fijación de alta resistencia diseñados para anclar estructuras metálicas o equipos pesados directamente sobre bases sólidas de concreto.
- Cuándo conviene utilizarlo: Al fijar columnas, soportes de cañerías o maquinaria que requiere un agarre rígido al piso o paredes de hormigón.
- Medidas y características a revisar: Medidas habituales en pulgadas UNC (1/4" a 3/4") con largos desde 2.1/4" hasta 7" de longitud. Exigen verificar la profundidad mínima de perforación y el diámetro exacto de la broca.
- Aplicaciones industriales: Fijación de racks de almacenamiento, bases de motores eléctricos en minería e instalaciones portuarias costeras en Chile.
5 Pernos de Máquina / Cocina (DIN 84 / DIN 7985 / DIN 963 / DIN 965 / DIN 966)
- Qué es y para qué sirve: Pernos de rosca métrica con cabezas ranuradas o Phillips, diseñados para uniones mecánicas precisas en piezas roscadas internamente o mediante tuercas de precisión.
- Cuándo conviene utilizarlo: En montajes mecánicos livianos, piezas electrónicas y tableros donde los niveles de torque requeridos se logran con destornilladores manuales o eléctricos de torque controlado.
- Medidas y características a revisar: Cabezas avellanadas (DIN 963, DIN 965), cabezas cilíndricas (DIN 84) o de lenteja con ranura o Phillips (DIN 966, DIN 964). Medidas desde M2 hasta M8.
- Aplicaciones industriales: Instrumentación industrial, cajas de empalme, montaje de luminarias y equipos hospitalarios de acero inoxidable.
6 Pernos Coche (DIN 603)
- Qué es y para qué sirve: Pernos de cabeza redonda lisa (sin ranura exterior) con un cuello cuadrado inmediatamente debajo de la cabeza que se aloja en la madera o metal para evitar que el perno gire al apretar la tuerca.
- Cuándo conviene utilizarlo: Cuando se requiere una fijación segura que no pueda ser desmontada desde el exterior (seguridad antivandálica) o sobre superficies de madera y metal combinadas.
- Medidas y características a revisar: Medidas en pulgadas UNC (1/4" a 1/2") y rango métrico. Revisar el ancho del cuadrado de bloqueo (v) y el largo del vástago.
- Aplicaciones industriales: Pasarelas peatonales costeras, tolvas de madera en plantas de procesamiento de áridos, y equipamiento de plazas o mobiliario urbano exterior en comunas costeras chilenas.
7 Tirafondos (DIN 571)
- Qué es y para qué sirve: Pernos para madera con cabeza hexagonal y rosca de madera profunda y cónica, diseñados para uniones mecánicas de alta resistencia sobre madera pesada o tarugos plásticos de anclaje.
- Cuándo conviene utilizarlo: Para fijaciones estructurales en madera de gran espesor o para fijar elementos en muros de mampostería mediante tarugos de expansión mecánica.
- Medidas y características a revisar: Diámetros métricos M6, M8, M10 y M12 (con sus respectivas equivalencias en pulgadas: 1/4", 5/16", 3/8", 1/2"). Largos desde 40 mm hasta 200 mm.
- Aplicaciones industriales: Construcción de muelles marinos de madera, fijación de postes, pérgolas industriales y estructuras logísticas de madera en puertos chilenos.
8 Prisioneros Allen (DIN 913 / DIN 914 / DIN 916)
- Qué es y para qué sirve: Espárragos roscados sin cabeza con un hexágono interior en un extremo, diseñados para fijar poleas, engranajes o acoples mecánicos a ejes giratorios de transmisión de potencia.
- Cuándo conviene utilizarlo: Cuando no se requiere que ninguna cabeza de perno sobresalga de la superficie de la pieza en movimiento por seguridad o limitaciones de espacio.
- Medidas y características a revisar: Geometría del extremo de presión: punta plana (DIN 913), punta cónica (DIN 914) o punta cóncava de copa (DIN 916). Rangos métricos estándar.
- Aplicaciones industriales: Fijación de poleas en motores eléctricos, acoples de bombas de agua en minería e industrias procesadoras de alimentos.
9 Tuercas Hexagonales (DIN 934)
- Qué es y para qué sirve: El elemento de contraapriete por excelencia, de geometría hexagonal interna roscada, que asegura la sujeción firme del vástago roscado de un perno o espárrago.
- Cuándo conviene utilizarlo: En prácticamente cualquier unión pernada pasante que requiera bloqueo mecánico estándar de alta confiabilidad.
- Medidas y características a revisar: Diámetros métricos de M3 a M42 y pulgadas UNC/UNF. Verificar el ancho de llaves (s) y la altura (m) para asegurar que el hilo del perno sobresalga al menos dos pasos.
- Aplicaciones industriales: Montajes estructurales, bridas de tuberías, estructuras de soporte fotovoltaico y anclajes en general.
10 Tuercas Autofrenantes con Nylon (DIN 985)
- Qué es y para qué sirve: Tuerca hexagonal que incorpora un inserto de nylon en su corona superior que ejerce fricción radial constante sobre la rosca del perno, evitando que se afloje por vibración.
- Cuándo conviene utilizarlo: En equipos sometidos a vibración mecánica constante donde una tuerca estándar correría el riesgo de desenroscarse de forma imprevista.
- Medidas y características a revisar: Espesores y diámetros desde M3 hasta M30, e hilos UNC en pulgadas. El inserto de nylon limita su temperatura de servicio a un máximo aproximado de 120°C.
- Aplicaciones industriales: Maquinaria vibratoria minera (harneros), motores de combustión, chasis de vehículos de carga pesada y turbinas de ventilación industrial.
11 Tuercas Ciegas o Sombrerete (DIN 1587 / DIN 986 con Seguro de Nylon)
- Qué es y para qué sirve: Tuerca con un capuchón o domo protector integrado que sella el extremo del perno roscado, protegiéndolo de golpes e impidiendo la acumulación de suciedad.
- Cuándo conviene utilizarlo: Donde se requiere un acabado estético de alto estándar, protección higiénica o seguridad física para evitar que el operario se entierre el extremo del perno.
- Medidas y características a revisar: Rango milimétrico (M4 a M12). Verificar la altura total de la copa para evitar que el perno toque fondo antes de ejercer el torque de apriete requerido.
- Aplicaciones industriales: Planta de procesamiento de alimentos (evita la acumulación de bacterias), barandillas de hospitales, y luminarias LED públicas.
12 Tuercas Mariposa (DIN 315)
- Qué es y para qué sirve: Tuerca provista de dos "alas" laterales simétricas que permiten su apriete y afloje rápido de forma manual, sin requerir herramientas industriales.
- Cuándo conviene utilizarlo: En cubiertas, tapas de acceso o componentes que requieren inspección, limpieza o desarme manual frecuente por parte del personal de operaciones.
- Medidas y características a revisar: Diámetros desde 1/8" hasta 3/4" en rango UNC en pulgadas y medidas milimétricas. Revisar el ancho de las alas (e) y la altura del cuerpo (m).
- Aplicaciones industriales: Compuertas de filtros de agua, tableros de inspección visual rápida y soportes de cámaras de seguridad perimetrales.
4.13 Tuercas de Hilo Fino (DIN 934 Hilo Fino)
- Qué es y para qué sirve: Tuercas hexagonales con pasos de rosca más estrechos que el estándar grueso, permitiendo un ajuste de paso fino para un control de tensión milimétrico.
- Cuándo conviene utilizarlo: En aplicaciones de alta precisión mecánica que exigen una mayor resistencia al aflojamiento por vibraciones axiales o donde el ajuste de tensiones deba realizarse en incrementos extremadamente pequeños.
- Medidas y características a revisar: Diámetro métrico y paso de rosca fino específico (por ejemplo, M10x1.0, M12x1.25 o M12x1.5). No deben confundirse con pasos estándar.
- Aplicaciones industriales: Ejes de precisión en motores eléctricos, válvulas hidráulicas de control y sensores de presión de alta gama en procesos industriales.
14 Golillas Planas (DIN 125 A / Métricas e Imperial)
- Qué es y para qué sirve: Golilla circular de cara plana (arandela plana) que distribuye la fuerza de apriete del perno o tuerca sobre la superficie de las piezas unidas, previniendo daños superficiales.
- Cuándo conviene utilizarlo: En todas las uniones mecánicas donde se desee incrementar la superficie de apoyo y evitar que la cabeza del perno o tuerca ralle, debilite o se hunda en el material base.
- Medidas y características a revisar: Rango métrico de M2 a M30 y pulgadas imperiales (1/8" a 1.1/2"). Verificar el diámetro exterior (d2) en proporción al diámetro interior (d1).
- Aplicaciones industriales: Estructuras mecánicas, montajes en plantas industriales de alimentos, pesqueras y minería en Chile.
15 Golillas Planas Carroceras (DIN 9021)
- Qué es y para qué sirve: Golillas planas de ala ancha donde el diámetro exterior es aproximadamente tres veces el diámetro del orificio interno (d2 = d1 x 3), multiplicando la superficie de soporte.
- Cuándo conviene utilizarlo: Al unir materiales blandos o delgados (aluminio, plásticos, madera, fibras de vidrio) que requieren una distribución de carga sumamente amplia para evitar el desgarro del material ante esfuerzos de tracción.
- Medidas y características a revisar: Rango milimétrico (M3 a M30). Verificar el espesor de la golilla (h) para asegurar que no se flexione bajo la carga de torque aplicada.
- Aplicaciones industriales: Carrocerías de transportes, anclajes de planchas de policarbonato, y fijación de aislaciones en ductos térmicos de refrigeración.
16 Golillas de Presión (DIN 127 B / Métricas e Imperial)
- Qué es y para qué sirve: Golilla helicoidal partida (arandela de presión o "Grover") que funciona como un resorte de compresión constante, ejerciendo tensión contra la cabeza del perno o tuerca para evitar el aflojamiento por fricción.
- Cuándo conviene utilizarlo: Como un mecanismo básico, económico y altamente efectivo para prevenir que vibraciones menores aflojen las uniones roscadas en componentes fijos.
- Medidas y características a revisar: Milimétricas (M2 a M30) e hilos en pulgadas. Controlar el espesor de sección (s) y verificar que sea instalada bajo la tuerca o cabeza del perno.
- Aplicaciones industriales: Motores eléctricos medianos, soportes de luminarias exteriores en postes, y armarios de control expuestos a vibraciones de tráfico vial.
17 Golillas Estrella Interiores y Exteriores (DIN 6798 A / DIN 6797 A / DIN 6798 J / DIN 6797 J)
- Qué es y para qué sirve: Golillas con dientes perimetrales (abanico exterior "A" o interior "J") orientados de forma angular que muerden mecánicamente las caras de contacto al aplicar el torque.
- Cuándo conviene utilizarlo: En conexiones eléctricas de puesta a tierra o montajes expuestos a microvibraciones severas de alta frecuencia donde se requiere romper capas de pintura u óxidos residuales para asegurar conductividad eléctrica y bloqueo permanente.
- Medidas y características a revisar: Rango milimétrico habitual de M2 a M30. Distinguir entre estrella exterior (DIN 6798 A) para cabezas anchas, y estrella interior (DIN 6798 J) para espacios limitados.
- Aplicaciones industriales: Cajas de control eléctrico de distribución, conexiones de puesta a tierra en plantas mineras, y maquinarias textiles chilenas.
18 Remaches Pop Inoxidables (DIN 7337 A - Cabeza Pan)
- Qué es y para qué sirve: Elemento de fijación ciega de cabeza redonda y cuerpo cilíndrico que permite la unión permanente de dos o más láminas delgadas aplicando fuerza de tracción mediante una remachadora manual o neumática.
- Cuándo conviene utilizarlo: Cuando solo se dispone de acceso por un solo lado de la estructura (fijación ciega) y se busca un método rápido, permanente y de alta sujeción.
- Medidas y características a revisar: Diámetros M3, M3.2, M4, M4.8 y M5. Verificar el rango de espesores recomendados a remachar y asegurar que el cuerpo y el mandril del remache sean 100% de acero inoxidable para evitar pares galvánicos destructivos.
- Aplicaciones industriales: Forrado higiénico de salas de desposte de alimentos, paneles divisorios metálicos en pesqueras y fijación de ductos de aire acondicionado industriales.
19 Abrazaderas de Manguera Inoxidables (DIN 3017)
- Qué es y para qué sirve: Abrazadera metálica provista de un perno sinfín (Hexágono s = 7 mm) con banda de cremallera sin perforar que comprime uniformemente mangueras flexibles sobre conectores cilíndricos rígidos.
- Cuándo conviene utilizarlo: Para sellar sistemas de conducción de agua, combustibles, aceites o gases en conexiones de mangueras de caucho o polímeros expuestos al clima agresivo.
- Medidas y características a revisar: Rango de diámetro ajustable en mm y pulgadas (desde pequeños de 8-12 mm / 5/16" - 1/2" hasta grandes de 200-220 mm / 8" - 8.3/4"). Anchos de banda habituales de 9 mm y 12 mm. Clasificaciones W4 (completamente AISI 304) o W5 (completamente AISI 316).
- Aplicaciones industriales: Líneas de vapor y fluidos en vitivinícolas chilenas, mangueras de refrigeración en motores pesados y plantas procesadoras químicas costeras.
Tabla Comparativa de Fijaciones de Acero Inoxidable
| Producto | Función Principal | Aplicaciones Habituales | Aspectos a Verificar Antes de Comprar |
|---|---|---|---|
| Perno Hexagonal DIN 933 | Fijación estructural desmontable | Estructuras metálicas, bridas de tuberías, soportes pesados | Grado (A2/A4), paso de hilo, largo de rosca total, diámetro de vástago. |
| Perno Allen DIN 912 | Unión de alta tensión en espacios reducidos | Maquinaria pesada, matrices, motores eléctricos | Profundidad del hexágono interior, altura de la cabeza, tolerancia de roscado. |
| Perno Parker DIN 7981 | Unión en chapas finas sin rosca previa | Paneles de gabinete, ductos, cubiertas metálicas | Espesor de planchas, tipo de cabeza (pan/avellanada), ranura Phillips. |
| Perno de Anclaje | Fijación rígida a superficies de hormigón | Bases de máquinas pesadas, racks, postes estructurales | Profundidad de empotramiento, diámetro de broca, calidad del concreto base. |
| Perno Cocina DIN 7985 | Sujeción mecánica liviana de precisión | Tableros eléctricos, luminarias, equipos médicos | Tipo de ranura (Phillips/Cruz/Cruz ranura), largo total útil, paso métrico. |
| Tirafondo DIN 571 | Fijación estructural pesada en madera | Muelles portuarios, vigas de madera estructural | Pre-perforación requerida, dureza de la madera, largo del cono roscado. |
| Tuerca Autofrenante DIN 985 | Bloqueo antivibración permanente | Maquinaria en movimiento, harneros, automotriz | Altura de la tuerca, compatibilidad de temperatura (límite del nylon). |
| Golilla Plana DIN 125 A | Distribución homogénea de carga | Montajes mecánicos generales en acero inoxidable | Diámetro exterior (d2) e interior (d1), espesor estándar para evitar flexión. |
| Golilla Presión DIN 127 B | Tensión elástica para frenar tuercas | Sistemas fijos sometidos a vibración de baja frecuencia | Resiliencia elástica del material, espesor de sección Grover. |
| Remache Pop DIN 7337 A | Unión ciega permanente en láminas | Salas higiénicas de alimentos, ductos, cubiertas | Rango máximo a remachar, material de mandril y cuerpo (ambos inox). |
| Abrazadera DIN 3017 | Sellado neumático/hidráulico en mangueras | Conexiones de fluidos en agroindustria y minería | Rango de apriete del diámetro exterior, ancho de banda (9 o 12 mm), grado W4/W5. |
¿Cómo elegir la fijación de acero inoxidable correcta?
Para evitar errores costosos y fallas catastróficas de montaje en terreno, el departamento de adquisiciones o mantenimiento técnico debe considerar el siguiente checklist práctico antes de emitir una orden de compra en Chile:
- Diámetro (M / Pulgadas): Define el tamaño nominal de la fijación. Debe ajustarse exactamente a la perforación planificada para asegurar que soporte las cargas de diseño mecánico.
- Largo: Medido de forma diferente según la cabeza: en pernos hexagonales y Allen cilíndricos se mide desde debajo de la cabeza; en pernos avellanados (DIN 7991) se mide la longitud total incluyendo la cabeza, ya que queda a ras de superficie.
- Paso de Hilo: Distancia entre crestas adyacentes en roscas métricas o número de hilos por pulgada en sistemas UNC/UNF. Un paso incorrecto provocará el gripado inmediato de la rosca en el primer giro.
- Rosca Métrica o en Pulgadas: No mezclar sistemas de unidades bajo ninguna circunstancia. El uso de herramientas milimétricas sobre pernos en pulgadas ralla las caras de apriete, contaminando mecánicamente el acero inoxidable.
- Tipo de Cabeza: Hexagonal para alto torque con llaves fijas; Allen para espacios reducidos o acabados estéticos limpios; avellanada para que la superficie quede plana; pan o lenteja para fijaciones livianas.
- Herramienta de Instalación: Determinar si se instalará con destornilladores, llaves de impacto controladas, llaves Allen manuales o neumáticas. El torque excesivo en inoxidables puede destruir la rosca o generar atascamientos.
- Tipo de Material a Unir: Si se unen dos metales diferentes (por ejemplo, planchas de acero galvanizado con pernos de acero inoxidable), debe evaluarse la instalación de golillas plásticas aislantes para evitar la formación de una celda galvánica corrosiva.
- Carga y Vibración: Evaluar si el perno trabajará bajo esfuerzos de tracción pura, corte axial o flexión, e incorporar tuercas autofrenantes con inserto de nylon DIN 985 para mitigar vibraciones constantes.
- Humedad, Salinidad y Productos Químicos (El factor clave para el Grado A2/A4):
- Ambiente Marino o Costero: Exige obligatoriamente el grado A4 / AISI 316 debido a la presencia de niebla salina cargada de cloruros.
- Ambiente Industrial Estándar o Agroindustria: Se puede trabajar con confianza con grado A2 / AISI 304, siempre que no exista exposición directa a ácidos concentrados (ácido nítrico, sulfúrico, etc.).
Estándares de Rosca Simplificados
No dejes que los términos técnicos te confundan. En términos simples, existen dos grandes familias de roscas que rigen el mercado de fijaciones en Chile:
- Rosca Métrica: Se mide en milímetros (mm). Su identificación comienza con la letra "M" seguida del diámetro nominal y el paso de hilo (por ejemplo, M6, M8, M10, M12). El paso indica la distancia en milímetros que avanza el perno por cada giro completo (un perno M8 estándar avanza 1.25 mm por vuelta).
- Roscas en Pulgadas (Sistema Imperial): Se basan en fracciones de pulgada (como 1/4", 5/16", 3/8", 1/2", 5/8", 3/4"). En Chile, las dos subdivisiones más utilizadas son:
- UNC (Unified Coarse): Rosca unificada corriente o gruesa. Es el paso estándar que ofrece la mayor resistencia al desgarro del hilo.
- UNF (Unified Fine): Rosca unificada fina. Permite ajustes micrométricos de tensión y tiene mayor resistencia a esfuerzos de tracción puros debido a que el núcleo del perno es ligeramente más grueso.
- BSW (British Standard Whitworth): Un estándar británico antiguo de rosca gruesa con un ángulo de hilo de 55° (a diferencia de los 60° de la rosca UNC). Es muy común en hilos de 1/2" (12 hilos por pulgada en BSW versus 13 hilos por pulgada en UNC), por lo que se debe poner especial cuidado para no forzar su acople mecánico.
Errores Frecuentes al Comprar o Instalar Fijaciones Inoxidables
La manipulación de fijaciones inoxidables requiere seguir ciertos protocolos técnicos específicos. Los errores más habituales cometidos en obras y maestranzas chilenas incluyen:
- Contaminación Cruzada por Herramientas: Instalar pernos de acero inoxidable utilizando llaves de vaso, dados o llaves Allen fabricadas en acero al carbono común ralla la superficie del perno inoxidable. En esas micro-ralladuras se depositan partículas microscópicas de hierro común ferroso que se oxidarán con la humedad ambiental, creando la falsa ilusión de que el perno inoxidable "se está oxidando" cuando en realidad se trata de contaminación superficial ferrosa.
- Gripado o Atascamiento de Hilo (Galling): Los aceros inoxidables son altamente propensos al atascamiento en frío debido a la fricción microscópica de sus hilos al ser apretados a alta velocidad (como en llaves de impacto neumáticas). La presión extrema destruye la película pasiva de óxido de cromo superficial, provocando una microsoldadura mecánica que bloquea por completo la tuerca al perno. Antes de comprar, se recomienda el uso de lubricantes de montaje específicos basados en níquel o pastas antigripantes de acero inoxidable para mitigar este riesgo.
- Apretar Sin Control de Torque: El uso desmedido de herramientas neumáticas sin control de torque deforma plásticamente el vástago del perno inoxidable, superando su límite elástico de fluencia y provocando la rotura del perno durante la operación mecánica o el agrietamiento estructural posterior.
Aplicaciones Específicas del Acero Inoxidable en Chile
En Chile, las extremas variaciones geográficas y las industrias estratégicas exigen soluciones de fijación con acero inoxidable de alto rendimiento y adaptadas a la realidad territorial local:
- Ambientes Costeros y Puertos: La extensa costa chilena expone a las instalaciones portuarias de Arica a Punta Arenas a niebla salina costera pesada. En estas aplicaciones (muelles, grúas portuarias, pasarelas), el grado AISI 316 (A4) es la única opción viable para evitar que el ataque por picaduras destruya los pernos estructurales.
- Plantas de Alimentos y Vitivinícolas: En el Valle Central, las plantas frutícolas, lácteas y vitivinícolas exigen una higiene estricta y desinfecciones diarias con productos químicos cáusticos calientes. El uso de pernos, tuercas de domo ciego DIN 1587 y golillas de grado AISI 304 (A2) asegura superficies lisas y libres de óxidos que no albergarán bacterias ni alterarán organolépticamente los procesos de producción del vino o alimentos.
- Minería del Cobre e Industria del Litio: En la cordillera del norte de Chile, las plantas procesadoras de cobre y litio manejan fluidos altamente ácidos y corrosivos bajo extremas fluctuaciones de temperatura. El grado AISI 316 (A4) se implementa en cañerías, bombas y uniones estructurales críticas sujetas a lixiviación ácida.
- Construcción y Mantenimiento Industrial: Las estructuras metálicas de soporte en fachadas arquitectónicas modernas en Santiago y regiones requieren uniones invisibles que no se manchen ni rallen con la lluvia ácida o polución urbana, donde los pernos Allen de cabeza cilíndrica o avellanada grado AISI 304 son el estándar estético de preferencia.
- Equipos Eléctricos, Iluminación LED y Maestranzas: El montaje de tableros eléctricos estancos exteriores, soportes de luminarias LED públicas urbanas, y estructuras metálicas livianas montadas por talleres y maestranzas locales en Chile demandan fijaciones de acero inoxidable A2 para asegurar que el sistema se pueda abrir fácilmente durante las pautas de mantenimiento técnico a lo largo de los años.
Recomendaciones de Almacenamiento, Instalación y Mantenimiento
Para prolongar al máximo la vida útil de tus inversiones en ferretería industrial de acero inoxidable, sigue estos consejos prácticos de mantenimiento preventivo:
- Almacenar Separado de Metales Ferrosos: Nunca guardes tus pernos de acero inoxidable sueltos en cajas o cajones metálicos junto con pernos de acero al carbono común o herramientas de hierro oxidables. El contacto directo por rozamiento puede transferir partículas metálicas contaminantes ferrosas a la superficie limpia del acero inoxidable.
- Mantener Herramientas Limpias: Designa un juego de llaves Allen y de corona de acero inoxidable exclusivamente para trabajos en sistemas inoxidables, o limpia a fondo las herramientas de acero común antes de utilizarlas sobre los pernos.
- Lavar Periódicamente: En ambientes con polvo químico minero o costeros, realizar lavados superficiales periódicos con agua limpia ayuda a remover los cloruros acumulados que atacan la capa de óxido de cromo superficial, permitiendo que el cromo vuelva a reaccionar de forma natural con el oxígeno ambiental y se auto-regenere.
Advertencia Técnica de Seguridad Estructural
Advertencia de seguridad mecánica: Aunque los pernos de acero inoxidable ofrecen una excepcional resistencia a la corrosión química y ambiental, es de suma importancia técnica aclarar que no poseen la misma resistencia mecánica a la tracción y al corte que los pernos estructurales templados de acero al carbono grado 8.8, 10.9 o Grado 5 y Grado 8. El acero inoxidable austenítico es un material sumamente dúctil que fluye antes de romperse bajo cargas extremas. Para uniones estructurales críticas, anclajes dinámicos sometidos a cargas de gran tonelaje, o aplicaciones estructurales sísmicas en Chile, la selección de la fijación de acero inoxidable debe ser estrictamente validada mediante cálculos de ingeniería de diseño por profesionales calificados conforme a la normativa de diseño estructural vigente en el país.
Preguntas Frecuentes AEO (AEO FAQPage)
¿Qué significa acero inoxidable A2?
El acero inoxidable A2 es la designación de la norma internacional ISO 3506 para la familia de aceros inoxidables austeníticos clásicos, equivalente comercialmente al grado americano AISI 304 (con aproximadamente 18% de cromo y 8% de níquel), caracterizado por una excelente resistencia a la corrosión ambiental estándar.
¿Qué significa acero inoxidable A4?
El acero inoxidable A4 es la denominación estandarizada ISO para aceros austeníticos resistentes a la corrosión severa y al ataque por cloruros, equivalente al grado comercial AISI 316, el cual adiciona de un 2% a un 3% de molibdeno a su composición para entornos marinos o químicos agresivos.
¿Cuál es la diferencia entre AISI 304 y 316?
La diferencia principal radica en la adición de molibdeno en la aleación AISI 316 (A4), lo cual le otorga una resistencia drásticamente superior ante la corrosión por picaduras y grietas en ambientes costeros marinos y contacto con ácidos industriales en comparación con la aleación AISI 304 (A2).
¿Qué perno se usa con una tuerca hexagonal?
Un perno de cabeza hexagonal (como el DIN 933 de hilo total) se utiliza habitualmente con tuercas hexagonales estándar (como la DIN 934), asegurando la unión mediante golillas planas (DIN 125 A) para distribuir la carga o golillas de presión (DIN 127 B) para evitar desatornillados menores.
¿Para qué sirve una golilla plana?
Sirve para distribuir uniformemente la fuerza de apriete o tensión que ejerce la cabeza del perno o la tuerca sobre la superficie del material de las piezas que se unen, previniendo deformaciones plásticas o daños estructurales superficiales en materiales blandos.
¿Para qué sirve una golilla de presión?
La golilla de presión (también llamada de tipo Grover) actúa como un elemento elástico de compresión que mantiene una fuerza constante sobre la tuerca, impidiendo que desajustes menores o microvibraciones mecánicas de baja intensidad aflojen de forma imprevista la rosca.
¿Qué es un perno Parker?
En la industria nacional chilena, se denomina comercialmente perno Parker o tornillo Parker a los tornillos autorroscantes y roscalatas metálicos (como los estándar de cabeza plana Phillips DIN 7982 o cabeza pan DIN 7981), diseñados para abrir su propio camino y rosca al avanzar en planchas finas de metal.
¿Qué diferencia hay entre un perno Allen y uno hexagonal?
La diferencia principal radica en la herramienta de apriete requerida y en la geometría de su cabeza. El perno hexagonal cuenta con caras externas mecanizadas para llaves externas tradicionales, mientras que el perno Allen dispone de una ranura cilíndrica interna de forma hexagonal diseñada para llaves Allen en espacios reducidos.
¿Cómo se mide un perno?
Para medir correctamente un perno se debe determinar el diámetro del vástago (el cuerpo roscado), el paso de rosca (distancia entre hilos o cantidad de hilos por pulgada) y el largo útil (medido desde debajo de la cabeza en cabezas hexagonales/Allen cilíndricas, o el largo total en pernos de cabeza plana avellanada).
¿Qué significa M6, M8 o M10?
Representan la designación métrica estándar de diámetros nominales roscados de pernos en milímetros. Así, un perno M6 mide un diámetro nominal exterior de rosca de 6 mm; un perno M8 mide 8 mm, y un perno M10 mide un diámetro exterior nominal de rosca de 10 mm.
¿Qué fijación es recomendable para ambientes marinos?
Para cualquier instalación costera o marina expuesta directamente a la niebla marina y cloruros, es estrictamente obligatorio emplear fijaciones de acero inoxidable grado A4 / AISI 316, ya que el molibdeno evita la corrosión severa que destruiría rápidamente la aleación AISI 304.
¿Cómo evitar que una fijación inoxidable se dañe o se contamine?
Evita instalar fijaciones inoxidables utilizando herramientas mecánicas oxidadas de acero al carbono común para prevenir la contaminación cruzada ferrosa, no superes los límites de torque recomendados, y aplica siempre pastas lubricantes antigripantes para mitigar el gripado o microsoldadura en frío durante el montaje técnico.
¿Tienes un proyecto estructural, eléctrico, minero o de climatización que requiere la máxima durabilidad ante la corrosión? No arriesgues la integridad de tus instalaciones utilizando fijaciones estándar propensas al desgaste acelerado. En ElectroFlex SpA somos tu socio comercial confiable en Chile para el suministro de ferretería industrial de alto rendimiento.
Te invitamos a visitar el catálogo técnico de referencia de ElectroFlex SpA para descubrir nuestra amplia gama de pernos hexagonales, Allen, tornillos Parker, golillas, tuercas y remaches pop en grados AISI 304 (A2) y AISI 316 (A4).
{
"@context": "https://schema.org",
"@type": "FAQPage",
"mainEntity": [
{
"@type": "Question",
"name": "¿Qué significa acero inoxidable A2?",
"acceptedAnswer": {
"@type": "Answer",
"text": "El acero inoxidable A2 es la designación de la norma internacional ISO 3506 para la familia de aceros inoxidables austeníticos clásicos, equivalente comercialmente al grado americano AISI 304 (con aproximadamente 18% de cromo y 8% de níquel), caracterizado por una excelente resistencia a la corrosión ambiental estándar."
}
},
{
"@type": "Question",
"name": "¿Qué significa acero inoxidable A4?",
"acceptedAnswer": {
"@type": "Answer",
"text": "El acero inoxidable A4 es la denominación estandarizada ISO para aceros austeníticos resistentes a la corrosión severa y al ataque por cloruros, equivalente al grado comercial AISI 316, el cual adiciona de un 2% a un 3% de molibdeno a su composición para entornos marinos o químicos agresivos."
}
},
{
"@type": "Question",
"name": "¿Cuál es la diferencia entre AISI 304 y 316?",
"acceptedAnswer": {
"@type": "Answer",
"text": "La diferencia principal radica en la adición de molibdeno en la aleación AISI 316 (A4), lo cual le otorga una resistencia drásticamente superior ante la corrosión por picaduras y grietas en ambientes costeros marinos y contacto con ácidos industriales en comparación con la aleación AISI 304 (A2)."
}
},
{
"@type": "Question",
"name": "¿Qué perno se usa con una tuerca hexagonal?",
"acceptedAnswer": {
"@type": "Answer",
"text": "Un perno de cabeza hexagonal (como el DIN 933 de hilo total) se utiliza habitualmente con tuercas hexagonales estándar (como la DIN 934), asegurando la unión mediante golillas planas (DIN 125 A) para distribuir la carga o golillas de presión (DIN 127 B) para evitar desatornillados menores."
}
},
{
"@type": "Question",
"name": "¿Para qué sirve una golilla plana?",
"acceptedAnswer": {
"@type": "Answer",
"text": "Sirve para distribuir uniformemente la fuerza de apriete o tensión que ejerce la cabeza del perno o la tuerca sobre la superficie del material de las piezas que se unen, previniendo deformaciones plásticas o daños estructurales superficiales en materiales blandos."
}
},
{
"@type": "Question",
"name": "¿Para qué sirve una golilla de presión?",
"acceptedAnswer": {
"@type": "Answer",
"text": "La golilla de presión (también llamada de tipo Grover) actúa como un elemento elástico de compresión que mantiene una fuerza constante sobre la tuerca, impidiendo que desajustes menores o microvibraciones mecánicas de baja intensidad aflojen de forma imprevista la rosca."
}
},
{
"@type": "Question",
"name": "¿Qué es un perno Parker?",
"acceptedAnswer": {
"@type": "Answer",
"text": "En la industria nacional chilena, se denomina comercialmente perno Parker o tornillo Parker a los tornillos autorroscantes y roscalatas metálicos (como los estándar de cabeza plana Phillips DIN 7982 o cabeza pan DIN 7981), diseñados para abrir su propio camino y rosca al avanzar en planchas finas de metal."
}
},
{
"@type": "Question",
"name": "¿Qué diferencia hay entre un perno Allen y uno hexagonal?",
"acceptedAnswer": {
"@type": "Answer",
"text": "La diferencia principal radica en la herramienta de apriete requerida y en la geometría de su cabeza. El perno hexagonal cuenta con caras externas mecanizadas para llaves externas tradicionales, mientras que el perno Allen dispone de una ranura cilíndrica interna de forma hexagonal diseñada para llaves Allen en espacios reducidos."
}
},
{
"@type": "Question",
"name": "¿Cómo se mide un perno?",
"acceptedAnswer": {
"@type": "Answer",
"text": "Para medir correctamente un perno se debe determinar el diámetro del vástago (el cuerpo roscado), el paso de rosca (distancia entre hilos o cantidad de hilos por pulgada) y el largo útil (medido desde debajo de la cabeza en cabezas hexagonales/Allen cilíndricas, o el largo total en pernos de cabeza plana avellanada)."
}
},
{
"@type": "Question",
"name": "¿Qué significa M6, M8 o M10?",
"acceptedAnswer": {
"@type": "Answer",
"text": "Representan la designación métrica estándar de diámetros nominales roscados de pernos en milímetros. Así, un perno M6 mide un diámetro nominal exterior de rosca de 6 mm; un perno M8 mide 8 mm, y un perno M10 mide un diámetro exterior nominal de rosca de 10 mm."
}
},
{
"@type": "Question",
"name": "¿Qué fijación es recomendable para ambientes marinos?",
"acceptedAnswer": {
"@type": "Answer",
"text": "Para cualquier instalación costera o marina expuesta directamente a la niebla marina y cloruros, es estrictamente obligatorio emplear fijaciones de acero inoxidable grado A4 / AISI 316, ya que el molibdeno evita la corrosión severa que destruiría rápidamente la aleación AISI 304."
}
},
{
"@type": "Question",
"name": "¿Cómo evitar que una fijación inoxidable se dañe o se contamine?",
"acceptedAnswer": {
"@type": "Answer",
"text": "Evita instalar fijaciones inoxidables utilizando herramientas mecánicas oxidadas de acero al carbono común para prevenir la contaminación cruzada ferrosa, no superes los límites de torque recomendados, y aplica siempre pastas lubricantes antigripantes para mitigar el gripado o microsoldadura en frío durante el montaje técnico."
}
}
]
}
