Automáticos, diferenciales y tableros: cómo se protege de verdad una instalación eléctrica
El tablero eléctrico es el punto donde una instalación se protege a sí misma y protege a quienes la usan. Pese a eso, suele ser lo último en lo que se piensa: se compran automáticos por precio o por lo que “había en bodega”, y recién se revisa el criterio cuando algo salta o, peor, cuando algo se quema. Entender qué hace cada protección permite armar un tablero seguro sin complicarse.
El automático termomagnético: protege el cable, no el equipo
El interruptor termomagnético (el “automático”) combina dos mecanismos. El térmico reacciona ante sobrecargas sostenidas, cuando circula más corriente de la que el cable soporta durante un tiempo. El magnético actúa casi de inmediato ante un cortocircuito.
La regla básica es que el automático debe proteger al conductor: su corriente nominal tiene que ser menor o igual a la que el cable puede transportar de forma segura. Instalar un automático mayor que la capacidad del cable, solo para evitar que “salte”, es una de las prácticas más peligrosas en instalaciones domiciliarias e industriales.
Curvas de disparo: B, C y D
La curva indica cuánta corriente de arranque tolera el automático antes de disparar por el mecanismo magnético.
| Curva | Sensibilidad | Aplicación típica |
|---|---|---|
| B | Alta (dispara rápido) | Circuitos de largo recorrido, cargas resistivas |
| C | Media | Uso general: iluminación, enchufes, cargas mixtas |
| D | Baja (tolera picos altos) | Motores y equipos con fuerte corriente de arranque |
El diferencial: protege a las personas
Mientras el automático cuida los cables, el interruptor diferencial cuida a las personas. Compara la corriente que entra con la que sale por un circuito; si hay una diferencia, significa que parte de la corriente se está yendo por otro camino, por ejemplo a través de una persona o de una carcasa mal aislada, y corta el suministro en milésimas de segundo.
Para protección de personas se utilizan habitualmente diferenciales de 30 mA de sensibilidad. Un diferencial no reemplaza al automático: no protege contra sobrecargas ni cortocircuitos, por lo que ambos trabajan juntos. La normativa vigente de la SEC define en qué circuitos es exigible la protección diferencial, por lo que conviene confirmarlo con un instalador autorizado.
Protección contra sobretensiones
Los picos de voltaje, originados por tormentas o maniobras en la red, dañan equipos electrónicos sin que salte ninguna protección convencional. Un protector de sobretensiones instalado en el tablero desvía esos picos a tierra y resguarda computadores, variadores, equipos de control y luminarias LED, que son especialmente sensibles.

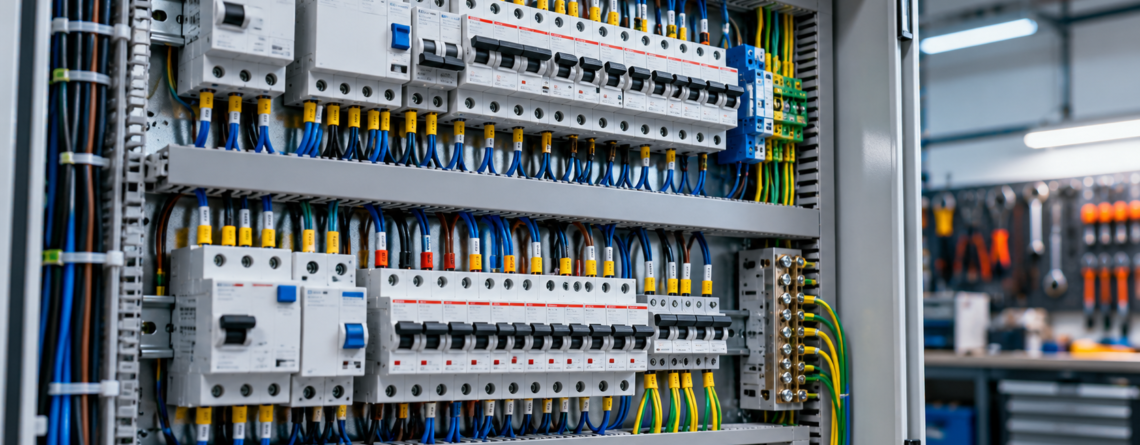

Cómo ordenar un tablero seguro
Un buen tablero se reconoce por su orden. Cada circuito debe estar identificado con etiquetas legibles, los conductores bien apretados en sus bornes y la conexión a tierra con su barra correspondiente. También conviene dejar espacio libre para futuras ampliaciones y elegir una caja con el grado de protección adecuado al lugar: un ambiente polvoriento o húmedo requiere un gabinete con mejor hermeticidad que una oficina.
Un detalle que se pasa por alto es el apriete: las conexiones flojas generan calentamiento, y ese es un origen habitual de fallas en tableros. Una revisión periódica, con la instalación desenergizada y por personal calificado, previene la mayoría de esos problemas.
¿Por qué me salta el diferencial sin razón aparente?
Suele deberse a fugas acumuladas de varios equipos, humedad en alguna caja o un artefacto con aislación deteriorada. Lo recomendable es desconectar cargas por partes hasta identificar el origen, o pedir la revisión de un instalador.
¿Puedo cambiar un automático por otro de mayor amperaje?
Solo si el cable del circuito soporta esa corriente y el cambio fue calculado por un profesional. Subir el amperaje sin revisar el conductor elimina la protección que el cable necesita.
