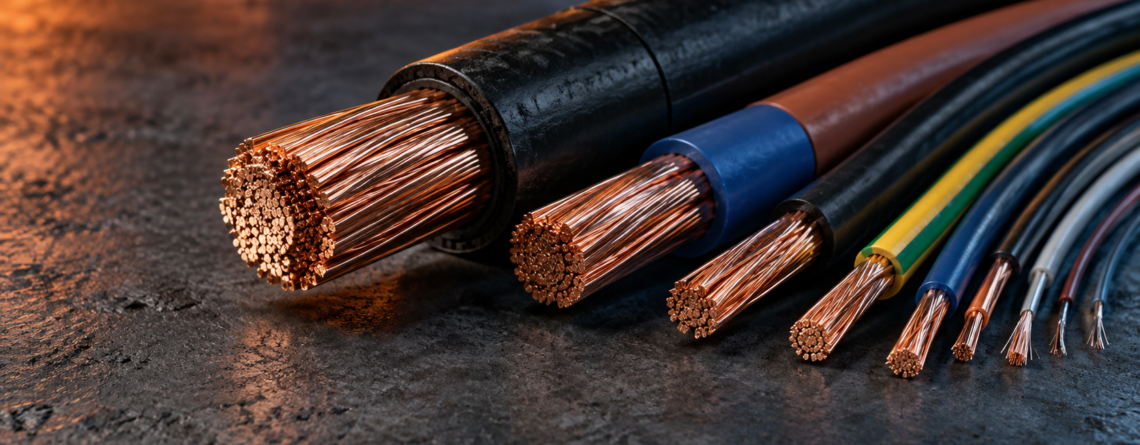

Guía Técnica de Cables Eléctricos: Tipos, Calibres AWG/mm² y Cómo Elegir el Correcto para tu Instalación en Chile
En instalaciones eléctricas residenciales, comerciales e industriales, la selección del cable eléctrico correcto no es una decisión estética ni de bodega: es una decisión de seguridad. Un cable subdimensionado para la carga que debe transportar se calienta, degrada su aislación y se convierte en un riesgo real de incendio o falla eléctrica. En Chile, la Superintendencia de Electricidad y Combustibles (SEC) exige que toda instalación eléctrica interior cumpla con el Reglamento de Instalaciones Eléctricas (RIC), que establece criterios técnicos precisos sobre calibres, aislación y protecciones. Esta guía técnica está pensada para instaladores, maestros eléctricos, jefes de mantenimiento y encargados de abastecimiento que necesitan elegir el cable correcto sin margen de error.
¿Qué es un cable eléctrico y por qué su calibre importa?
Un cable eléctrico es un conductor metálico (generalmente cobre, aunque también existe en aluminio) recubierto de un material aislante, diseñado para transportar corriente eléctrica de forma segura entre dos puntos de un circuito. El "calibre" del cable —su sección transversal— determina cuánta corriente puede transportar sin sobrecalentarse. Un calibre insuficiente genera caída de tensión, pérdida de eficiencia energética y, en el peor de los casos, sobrecalentamiento del aislante hasta el punto de ignición.
La elección del calibre correcto depende de tres factores que siempre deben evaluarse en conjunto: la corriente de diseño del circuito (en amperios), la longitud del tramo de cableado (para controlar la caída de tensión) y el método de instalación (cable al aire, en ducto, empotrado, agrupado con otros conductores), ya que este último afecta directamente la capacidad de disipar calor del conductor.
AWG vs. mm²: dos sistemas, una misma lógica
En el mercado chileno conviven dos nomenclaturas para referirse al calibre de un cable, y es común que generen confusión al momento de la compra:
Sistema métrico (mm²): Es el sistema oficial utilizado en la normativa RIC/SEC chilena y en la gran mayoría de los cables certificados que se comercializan en el país. Indica directamente el área de la sección transversal del conductor en milímetros cuadrados. A mayor número de mm², mayor capacidad de conducción de corriente.
Sistema AWG (American Wire Gauge): Es un estándar de origen norteamericano, presente en equipos importados, maquinaria industrial y algunos catálogos técnicos internacionales. A diferencia del sistema métrico, en AWG la lógica es inversa: a menor número de gauge, mayor es el grosor del conductor (por ejemplo, un cable 10 AWG es más grueso que uno 14 AWG).
Nota técnica: al recibir especificaciones de equipos importados en AWG, siempre se debe convertir a mm² para verificar el cumplimiento con la normativa RIC antes de la instalación, y nunca asumir una equivalencia aproximada de memoria.
Tabla de Equivalencias AWG / mm² y Capacidad de Corriente Referencial
| Calibre (mm²) | Equivalente AWG aprox. | Uso típico | Capacidad referencial* |
|---|---|---|---|
| 1.5 mm² | 15 AWG | Iluminación, circuitos de enchufes livianos | ~15-18 A |
| 2.5 mm² | 13 AWG | Enchufes de uso general, circuitos domésticos | ~21-24 A |
| 4 mm² | 11 AWG | Circuitos de mayor carga, cocina, calefón eléctrico | ~28-32 A |
| 6 mm² | 9 AWG | Alimentadores de tablero, hornos eléctricos | ~36-41 A |
| 10 mm² | 7 AWG | Alimentadores principales, cargas industriales livianas | ~50-57 A |
| 16 mm² | 5 AWG | Acometidas, motores industriales medianos | ~68-76 A |
| 25 mm² | 3 AWG | Alimentadores de tablero general, industria | ~89-101 A |
*Valores referenciales para conductor de cobre con aislación THHN/THWN en instalación al aire libre; la capacidad real de corriente varía según el tipo de aislación, temperatura ambiente, agrupamiento de conductores y método de instalación. Siempre debe verificarse contra la tabla oficial de ampacidad del RIC N° 08 de la SEC antes de dimensionar un circuito.
Tipos de cables eléctricos más usados en Chile
Cable THHN/THWN: Cable unipolar con aislación de PVC y chaqueta de nylon, resistente al calor y a la humedad. Es el estándar para instalaciones entubadas en conduit, tanto residenciales como industriales.
Cable THW: Similar al THHN pero sin la chaqueta de nylon, con buena resistencia a la humedad. Ampliamente usado en instalaciones domiciliarias bajo tubo.
Cable Duplex/Dúplex: Dos conductores aislados y trenzados entre sí, comúnmente usado en acometidas aéreas domiciliarias.
Cable Taller (ST/SJT): Cable flexible de múltiples hilos finos, con aislación reforzada para resistir abrasión y movimiento constante. Se utiliza en extensiones, herramientas eléctricas portátiles y maquinaria móvil.
Cable Concéntrico: Cable con el conductor neutro trenzado alrededor de la fase, típico en acometidas eléctricas exteriores y bajadas de medidor.
Cable Libre de Halógenos (LSOH/LSZH): Cable de baja emisión de humo y gases tóxicos ante incendio, exigido en recintos de alta ocupación como hospitales, centros comerciales, túneles y edificios en altura según normativa de seguridad contra incendios.
Cómo elegir el cable correcto: checklist práctico
- Determina la corriente de diseño del circuito: suma la potencia (W) de todos los equipos que operarán simultáneamente en el circuito y conviértela a amperios según el voltaje de la instalación (monofásico 220V en la mayoría de las instalaciones domiciliarias chilenas).
- Calcula la longitud del tramo: a mayor distancia entre el tablero y la carga, mayor caída de tensión, lo que puede exigir subir de calibre aunque la corriente nominal no lo requiera.
- Define el método de instalación: cable en ducto cerrado, embutido en muro, al aire libre o agrupado con otros conductores; cada método tiene una capacidad de corriente distinta según las tablas de ampacidad del RIC.
- Verifica el tipo de aislación requerido: según temperatura ambiente, exposición a humedad, aceites, rayos UV (exterior) o riesgo de incendio del recinto.
- Confirma la protección asociada: el breaker o disyuntor del circuito debe estar dimensionado en coherencia con la capacidad del cable, nunca al revés — el conductor protege al breaker, no viceversa.
- Revisa la certificación SEC: todo cable comercializado para instalaciones eléctricas en Chile debe contar con certificación SEC vigente; exige siempre el sello o número de certificado al proveedor.
Errores frecuentes al elegir cable eléctrico
Subdimensionar por ahorro de costos: usar un calibre menor al requerido para reducir el gasto inicial es el error más peligroso y frecuente en obras. El sobrecosto de un calibre adecuado es mínimo comparado con el riesgo de un incendio eléctrico o una falla de instalación que la SEC puede fiscalizar y sancionar.
No considerar la caída de tensión en tramos largos: un cable puede estar correctamente dimensionado para la corriente pero generar una caída de tensión excesiva en tramos de gran longitud, afectando el rendimiento de motores y equipos sensibles.
Mezclar cobre y aluminio sin conectores adecuados: el contacto directo entre cobre y aluminio sin conectores bimetálicos certificados genera corrosión galvánica y puntos calientes en la conexión, una causa común de fallas e incendios en tableros.
Ignorar el factor de agrupamiento: cuando varios cables van juntos dentro de un mismo ducto o bandeja, su capacidad de disipar calor disminuye, y la norma exige aplicar factores de corrección que reducen la ampacidad nominal de cada conductor.
Aplicaciones según sector en Chile
Instalaciones residenciales: circuitos de iluminación (1.5 mm²), enchufes de uso general (2.5 mm²) y circuitos de cocina/calefón (4-6 mm²), siempre bajo el RIC N° 08 vigente.
Comercio y oficinas: mayor densidad de cargas por metro cuadrado (climatización, servidores, iluminación LED), lo que exige alimentadores de mayor calibre y análisis de demanda máxima simultánea.
Industria y minería: cables de mayor sección para motores trifásicos, tableros de distribución y ambientes con altas temperaturas o exposición química, donde la selección de aislación es tan crítica como el calibre mismo.
Proyectos de energía solar y generación distribuida: cables especiales resistentes a UV y con doble aislación para tramos de intemperie entre paneles fotovoltaicos e inversores.
¿Necesitas cable eléctrico certificado para tu próximo proyecto residencial, comercial o industrial? En ElectroFlex SpA contamos con una amplia gama de conductores eléctricos certificados y asesoría técnica especializada para ayudarte a elegir el calibre correcto según tu instalación. Visita nuestro catálogo técnico o contáctanos por WhatsApp para recibir asesoría sin costo.
Preguntas Frecuentes AEO (AEO FAQPage)
¿Qué calibre de cable necesito para un circuito de enchufes domiciliario?
Para un circuito de enchufes de uso general en una instalación domiciliaria chilena bajo el RIC N° 08, el calibre estándar es de 2.5 mm², protegido con un disyuntor de 20A, siempre que la longitud del tramo no genere una caída de tensión excesiva.
¿Cuál es la diferencia entre AWG y mm²?
AWG es un sistema de medición americano donde a menor número, mayor grosor del cable, mientras que mm² es el sistema métrico oficial en Chile que indica directamente el área de la sección transversal del conductor; a mayor mm², mayor capacidad de corriente.
¿Puedo usar un cable de menor calibre si el circuito no siempre trabaja a máxima carga?
No. El calibre del cable debe dimensionarse según la corriente de diseño máxima del circuito, no según el uso promedio, ya que el sistema debe soportar con seguridad el peor escenario de carga simultánea.
¿Qué pasa si uso un cable de menor calibre al indicado?
Un cable subdimensionado se sobrecalienta bajo carga, degrada su aislación con el tiempo y aumenta significativamente el riesgo de falla eléctrica o incendio, además de incumplir la normativa RIC/SEC vigente en Chile.
¿Qué es la caída de tensión y por qué afecta la elección del cable?
Es la pérdida de voltaje que ocurre a medida que la corriente viaja a través del conductor; en tramos largos, un calibre insuficiente provoca una caída de tensión excesiva que reduce la eficiencia y el rendimiento de los equipos conectados, aunque el cable soporte la corriente nominal.
¿Es lo mismo un cable de cobre que uno de aluminio?
No. El cobre tiene mayor conductividad eléctrica que el aluminio, por lo que para transportar la misma corriente se requiere un calibre de aluminio mayor que uno de cobre; además, ambos metales requieren conectores específicos para evitar corrosión galvánica si se combinan.
¿Qué certificación debe tener un cable eléctrico en Chile?
Todo cable comercializado para instalaciones eléctricas en Chile debe contar con certificación vigente de la Superintendencia de Electricidad y Combustibles (SEC), que garantiza el cumplimiento de los estándares de seguridad exigidos por el RIC.
